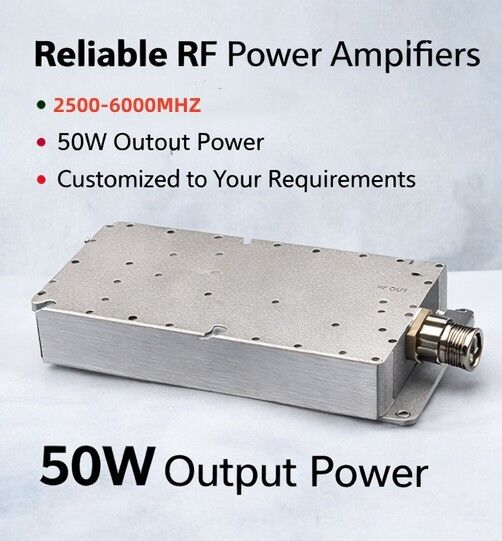

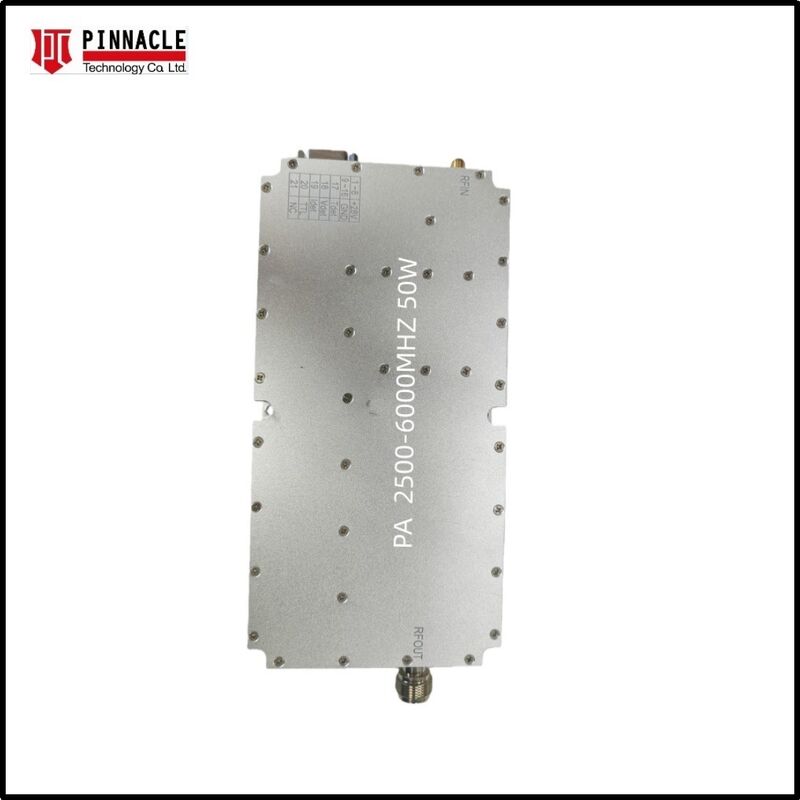

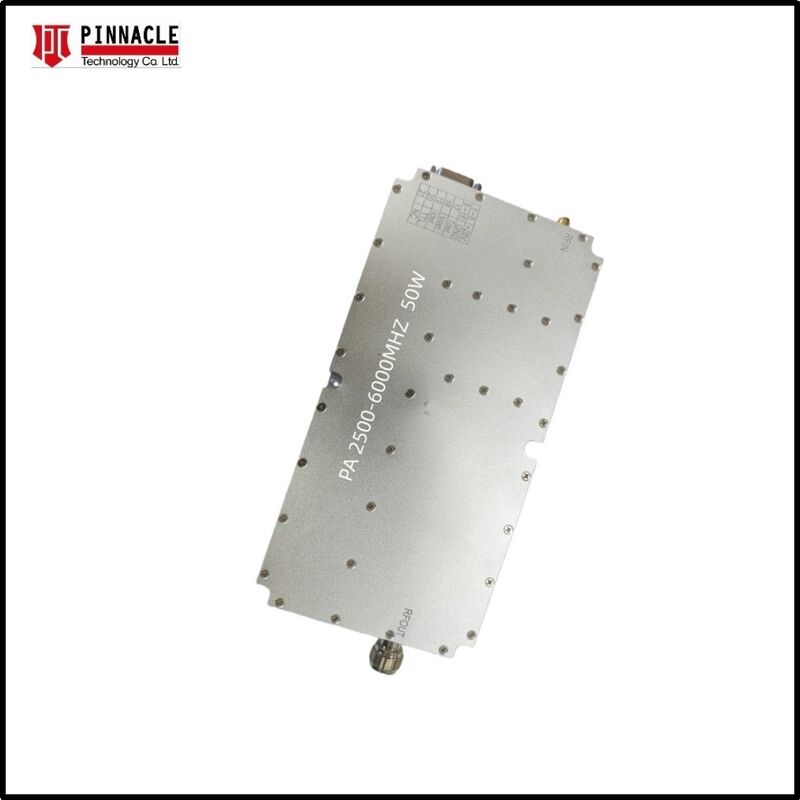

अल्ट्रा वाइडबैंड आरएफ पावर एम्पलीफायर मॉड्यूल 2500 से 6000MHz 50W आउटपुट पावर 5G वाईफाई 6 उपग्रह और रडार सिस्टम अनुप्रयोगों के लिए उपयुक्त
ब्रांड का नाम:
PTC
मॉडल नंबर:
पीटीसी-ए2560-50डब्ल्यू
उत्पत्ति का स्थान:
शेनझेन, चीन
प्रमाणन:
QS,CE
MOQ:
1 टुकड़ा
कीमत:
Neg
आपूर्ति की योग्यता:
50000/एम
डिलीवरी का समय:
3-30 दिन
भुगतान की शर्तें:
वेस्टर्न यूनियन, टी / टी, एल / सी, डी / ए, डी / पी
स्टैंडर्ड पैकेजिंग:
कार्टन पैकिंग
उत्पाद का विवरण
प्रमुखता देना:
अल्ट्रा वाइडबैंड आरएफ पावर एम्पलीफायर मॉड्यूल
,5जी के लिए 50W आरएफ पावर एम्पलीफायर
,वाईफाई 6 उपग्रह आरएफ एम्पलीफायर
उत्पाद का वर्णन
विस्तृत विनिर्देश और विशेषताएं
अल्ट्रा वाइडबैंड आरएफ पावर एम्पलीफायर मॉड्यूल 2500 से 6000 मेगाहर्ट्ज 50W आउटपुट पावर
यह 2500-6000 मेगाहर्ट्ज आरएफ मॉड्यूल एक 50W पावर एम्पलीफायर मॉड्यूल है जिसे 5G, वाईफाई 6, सैटेलाइट और रडार सिस्टम अनुप्रयोगों के लिए डिज़ाइन किया गया है। मॉड्यूल बाहरी सिग्नल स्रोत की आवश्यकता के बिना संचालित होता है।
मुख्य विशेषताएं
- अल्ट्रा-वाइडबैंड प्रदर्शन: 400 मेगाहर्ट्ज से 3000 मेगाहर्ट्ज तक निर्बाध कवरेज, कई नैरो-बैंड एम्पलीफायरों की आवश्यकता को समाप्त करता है
- उन्नत GaN प्रौद्योगिकी: बेहतर पावर घनत्व और थर्मल प्रबंधन के लिए उच्च-दक्षता गैलियम नाइट्राइड ऑन सिलिकॉन कार्बाइड (GaN-on-SiC) उपकरणों का उपयोग करता है
- अंतर्निहित सुरक्षा: सिग्नल प्रतिबिंब से क्षति को रोकने के लिए ओवर-टेम्परेचर सुरक्षा और VSWR (वोल्टेज स्टैंडिंग वेव रेशियो) सुरक्षा के लिए एकीकृत सर्किट्री शामिल है
- कॉम्पैक्ट और रग्ड: परिशुद्धता-मशीनीकृत एल्यूमीनियम मिश्र धातु चेसिस में रखा गया है, जिसे कठोर औद्योगिक और सभी संबंधित वातावरणों का सामना करने के लिए डिज़ाइन किया गया है
- अनुकूलन योग्य: अनुरोध के अनुसार आवृत्ति रेंज और आउटपुट को अनुकूलित किया जा सकता है
अनुप्रयोग
- इलेक्ट्रॉनिक प्रतिवाद (ECM): सिग्नल जैमिंग और ब्रॉड-स्पेक्ट्रम हस्तक्षेप प्रणालियों के लिए आदर्श
- परीक्षण और मापन: EMC परीक्षण और एंटीना माप के लिए एक विश्वसनीय लैब-ग्रेड पावर स्रोत
- संचार प्रणाली: 5G, वाई-फाई 6, और सैटेलाइट ग्राउंड स्टेशनों के लिए उच्च-शक्ति बूस्टर
- रडार प्रणाली: आधुनिक रडार पहचान के लिए पल्स और CW (सतत तरंग) अनुप्रयोग
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| आवृत्ति रेंज | 2500-6000 मेगाहर्ट्ज |
| आउटपुट पावर (P_sat) | ≥50W |
| गेन | ≥50dB |
| इन-बैंड गेन फ्लैटनेस | ≤5.0dB |
| कार्यकारी धारा | ≤5.5A |
| कनेक्टर | SMA-महिला |
| पावर सप्लाई और नियंत्रण इंटरफ़ेस | DB7W2 |
| VCC पावर सप्लाई और अधिकतम वोल्टेज | +28V, +32V |
| आयाम | 180×90×25mm (कनेक्टरों को छोड़कर) |
| शुद्ध वजन | 1kg |
| पावर सप्लाई वायर | लाल+काला+सक्षम तार |
| कार्यकारी तापमान | -40℃ से +55℃ |
