400-3000 मेगाहर्ट्ज ब्रॉडबैंड वाइड बैंड 50W आरएफ पावर एम्पलीफायर मॉड्यूल
ब्रांड का नाम:
PTC
मॉडल नंबर:
पीटीसी-ए4030-50डब्लू
उत्पत्ति का स्थान:
शेनझेन, चीन
प्रमाणन:
QS,CE
MOQ:
1 टुकड़ा
कीमत:
Neg
आपूर्ति की योग्यता:
50000/एम
डिलीवरी का समय:
3-30 दिन
भुगतान की शर्तें:
वेस्टर्न यूनियन, टी / टी, एल / सी, डी / ए, डी / पी
स्टैंडर्ड पैकेजिंग:
कार्टन पैकिंग
उत्पाद का विवरण
प्रमुखता देना:
400-3000 मेगाहर्ट्ज आरएफ पावर एम्पलीफायर मॉड्यूल
,50W ब्रॉडबैंड आरएफ एम्पलीफायर
,वाइड बैंड पावर एम्पलीफायर मॉड्यूल
उत्पाद का वर्णन
विस्तृत विनिर्देश और विशेषताएं
400-3000MHz ब्रॉडबैंड वाइडबैंड 50W आरएफ पावर एम्पलीफायर मॉड्यूल

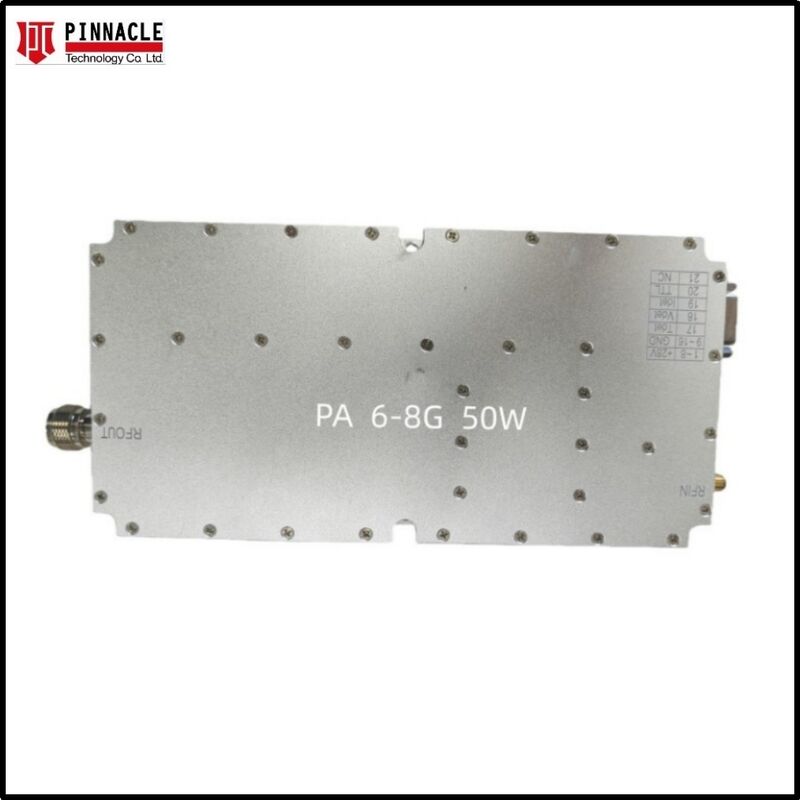

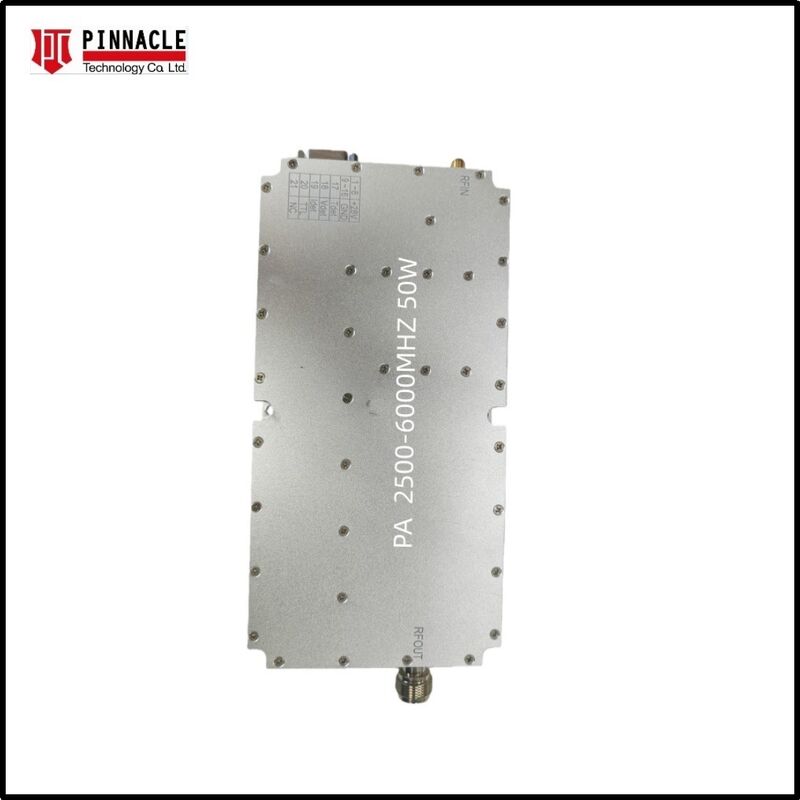

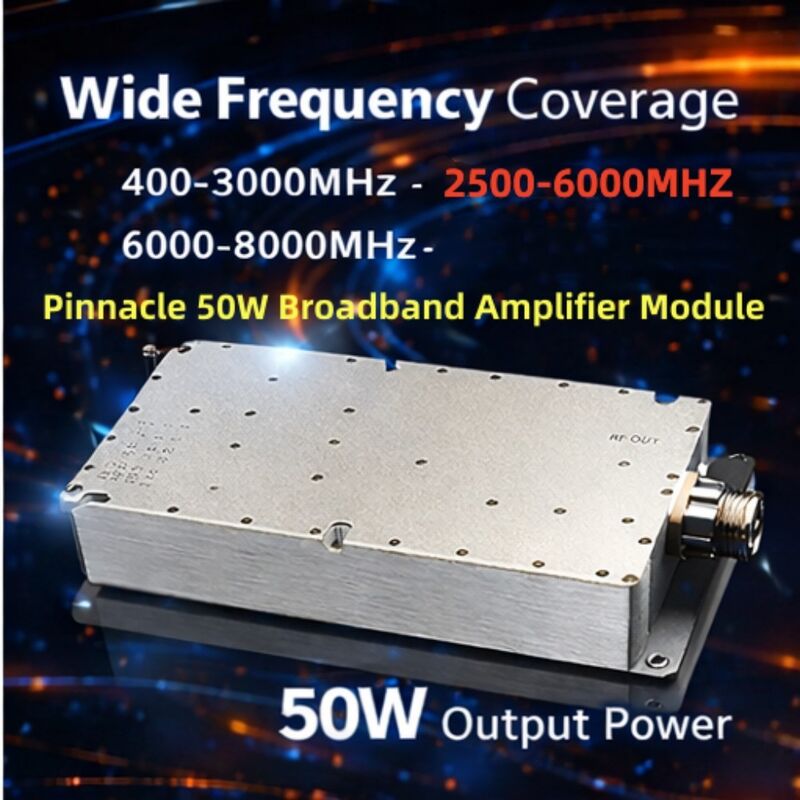

यह 400-3000MHz आरएफ मॉड्यूल 50W पावर एम्पलीफायर एक नो सिग्नल स्रोत पावर एम्पलीफायर मॉड्यूल है जो 50W आउटपुट पावर प्रदान करता है। 400-3000MHz, 2500-6000MHz सहित कई आवृत्ति रेंज में उपलब्ध है,और 6000-8000MHz आरएफ पीए विन्यास.
प्रमुख विशेषताएं
अल्ट्रा-वाइडबैंड प्रदर्शन
400 मेगाहर्ट्ज़ से 3000 मेगाहर्ट्ज़ तक निर्बाध कवरेज, कई संकीर्ण बैंड एम्पलीफायरों की आवश्यकता को समाप्त करता है।
उन्नत गैएन प्रौद्योगिकी
उच्च दक्षता वाले गैलियम नाइट्राइड ऑन सिलिकॉन कार्बाइड (गाएन-ऑन-सीआईसी) उपकरणों का उपयोग उच्च शक्ति घनत्व और थर्मल प्रबंधन के लिए करता है।
अंतर्निहित सुरक्षा
इसमें अति-तापमान संरक्षण और संकेत प्रतिबिंब से क्षति को रोकने के लिए वीएसडब्ल्यूआर (वोल्टेज स्टैंडिंग वेव रेश्यो) सुरक्षा के लिए एकीकृत सर्किटरी शामिल है।
कॉम्पैक्ट और मजबूत डिजाइन
यह एक सटीक मशीनीकृत एल्यूमीनियम मिश्र धातु चेसिस में स्थित है, जिसे कठोर औद्योगिक और सापेक्ष वातावरण का सामना करने के लिए डिज़ाइन किया गया है।
अनुकूलन विकल्प
आवृत्ति रेंज और आउटपुट शक्ति को विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
आवेदन
- इलेक्ट्रॉनिक काउंटरमेजर्स (ईसीएम): सिग्नल जामिंग और ब्रॉड स्पेक्ट्रम हस्तक्षेप प्रणालियों के लिए आदर्श
- परीक्षण और माप: ईएमसी परीक्षण और एंटीना माप के लिए एक विश्वसनीय प्रयोगशाला-ग्रेड बिजली स्रोत
- संचार प्रणाली: 5जी, वाई-फाई 6 और उपग्रह ग्राउंड स्टेशनों के लिए उच्च शक्ति बूस्टर
- रडार प्रणाली: आधुनिक रडार पता लगाने के लिए पल्स और सीडब्ल्यू (निरंतर तरंग) अनुप्रयोग
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| आवृत्ति सीमा | 400-3000MHz |
| आउटपुट पावर (P_sat) | ≥50W |
| लाभ | ≥50dB |
| बैंड के भीतर समतलता प्राप्त करना | ≤5.0dB |
| कार्य करंट | ≤5.5A |
| कनेक्टर | SMA-महिला |
| पावर सप्लाई और नियंत्रण इंटरफ़ेस | DB7W2 |
| वीसीसी बिजली आपूर्ति और अधिकतम वोल्टेज | +28V, +32V |
| आयाम | 180×90×25 मिमी (कनेक्टरों सहित नहीं) |
| शुद्ध भार | 1 किलो |
| विद्युत आपूर्ति तार | रेड+ब्लैक+एनेबल वायर |
| कार्य तापमान | -40°C से +55°C |
