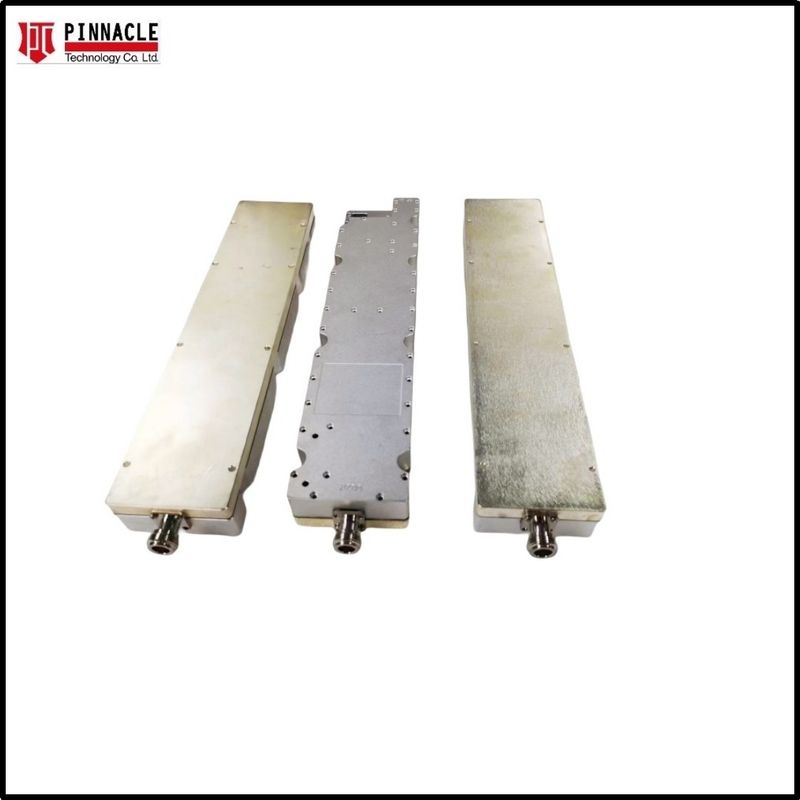

ठोस राज्य 200W उच्च शक्ति 2.4G एम्पलीफायर
ब्रांड का नाम:
PTC
मॉडल नंबर:
एचपीए2.4जी-200डब्ल्यू
उत्पत्ति का स्थान:
शेन्ज़ेन चीन
प्रमाणन:
ISO 9000
MOQ:
1pcs
कीमत:
Contact Us
आपूर्ति की योग्यता:
500000 पीस /वर्ष
भुगतान की शर्तें:
टी/टी, वेस्टर्न यूनियन, मनीग्राम
स्टैंडर्ड पैकेजिंग:
कार्टून
उत्पाद का विवरण
प्रमुखता देना:
ड्रोन जेमिंग आरएफ पावर मॉड्यूल
,200W 2.4GHZ आरएफ पावर मॉड्यूल
,ड्रोन जामिंग ब्रॉडबैंड आरएफ पावर एम्पलीफायर मॉड्यूल
Part Number:
पीटीसी-एचपीए2.4जी-200डब्ल्यू
Output Power:
200W
Class:
AB रैखिक GaN
Product Name:
हाई पावर 200W 2.4GHZ ड्रोन जैमिंग RF एम्पलीफायर सिग्नल मॉड्यूल
उत्पाद का वर्णन
विस्तृत विनिर्देश और विशेषताएं
विद्युत विनिर्देश
| पैरामीटर | विनिर्देश | नोट्स |
| ऑपरेटिंग आवृत्ति रेंज | 2.4G - 2.5 GHz | |
| पावर आउटपुट | 250 वाट मिनट | सीडब्ल्यू |
| पावर आउटपुट @ P1dB | 200 वाट टाइप | सीडब्ल्यू |
| शक्ति लाभ | 53dB मिन | |
| शक्ति प्राप्त करना | 4.0 डीबी पी-पी अधिकतम | निरंतर इनपुट शक्ति |
| इनपुट/आउटपुट रिटर्न हानि | 10 डीबी मिन | 50 ओम के सापेक्ष |
| 2-टोन इंटरमॉड्यूलेशन (IMD) | -30 डीबीसी | 40 डीबीएम/टोन, Δ = 1 मेगाहर्ट्ज |
| हार्मोनिक्स | -20 डीबीसी | -15dBc @ 1GHz - रेटेड पॉट पर |
| मिथ्या | -60 डीबीसी अधिकतम | गैर-हार्मोनिक |
| ऑपरेटिंग वोल्टेज | 28 वीडीसी नाम | |
| वर्तमान खपत | अधिकतम 48 एम्पियर | रेटेड पॉट पर |
| अधिकतम इनपुट पावर संरक्षण | +8 डीबीएम | <10 सेकंड बिना क्षति के |
| भार VSWR संरक्षण | ५: १ | नामित आउटपुट पर <1 मिनट |
| गति चालू / बंद करें | 5 μसेक मैक्स |
पर्यावरण विशेषताएं
| पैरामीटर | विनिर्देश | नोट्स |
| ऑपरेटिंग केस का तापमान | -20 से +65 °C | |
| भंडारण तापमान | -40 से +85 °C | |
| सापेक्ष आर्द्रता | ५ से ९५% | नॉन कंडेनसिंग |
मैकेनिकल विनिर्देश
| पैरामीटर | विनिर्देश | नोट्स |
| आयाम | 300 x 400 x 60 मिमी | कनेक्टरों को छोड़कर |
| वजन | 8.1 किलो | |
| आरएफ कनेक्टर्स इन/आउट | SMA / टाइप-N महिला | |
| डीसी पावर / इंटरफेस कनेक्टर | हाइब्रिड 9-पिन डी-सब | 9W4 |
| शीतलन | बाहरी हीटसिंक | मजबूर हवा की आवश्यकता |
विशेषताएं
वर्ग AB रैखिक GaN डिजाइन
तत्काल अल्ट्रा-वाइड बैंडविड्थ
सभी एकल चैनल मॉड्यूलेशन मानकों के लिए उपयुक्त
छोटे आकार और हल्के वजन
अंतर्निहित सुरक्षा सर्किट
उच्च विश्वसनीयता और कठोरता
