दिशा खोज और स्थान निर्धारण के साथ ड्रोन काउंटर-माप डिटेक्टर
ब्रांड का नाम:
PTC
मॉडल नंबर:
एक्सडी-प्रो
MOQ:
1
कीमत:
29888-39888
आपूर्ति की योग्यता:
5000 पीसीएस/माह
डिलीवरी का समय:
दस दिन
भुगतान की शर्तें:
एल/सी, डी/ए, टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी
स्टैंडर्ड पैकेजिंग:
लकड़ी की पैकिंग
उत्पाद का विवरण
Detection Mode:
निष्क्रिय 360 डिग्री का पता लगाना
Detection Frequencies:
100MHz-6GHz
Detection Range:
2-5kms
Direction Finding:
400-6000 मेगाहर्ट्ज
Direction Range:
200 मीटर -5 किमी
Positioning Model:
डीजेआई माविक, वायु, मिनी आदि।
उत्पाद का वर्णन
विस्तृत विनिर्देश और विशेषताएं
उत्पाद का वर्णन

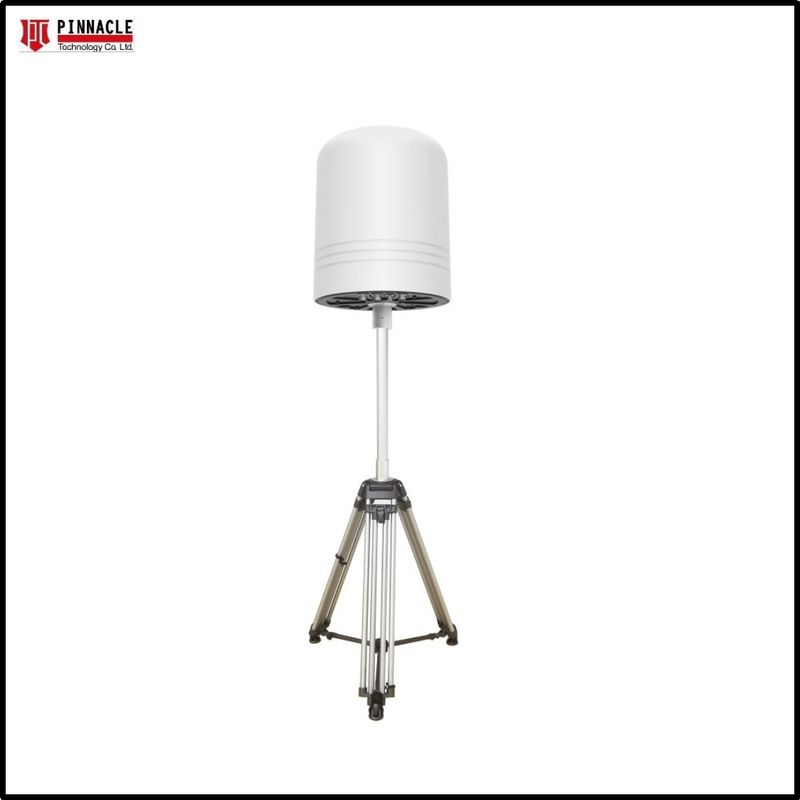

पीटीसी-एक्सडी-पीआरओप्रणालीविशेष रूप से आउटडोर फिक्स्ड स्थापना के लिए डिज़ाइन किया गया, यहयूएवी का पता लगाने को एकीकृत करता हैऔरदिशा खोजडिटेक्टरएक साथ बहु-लक्ष्य दिशा खोज और स्थिति निर्धारण कर सकता है, जिससे लक्ष्य यूएवी का सटीक स्थानीयकरण और प्रक्षेपवक्र ट्रैकिंग संभव हो सके औरपायलटरेडियो हस्तक्षेप का उपयोग करना औरअत्याधुनिकरोक प्रौद्योगिकी, यह प्रभावी ढंग सेकाट दियायूएवी'विडियो ट्रांसमिशन, रिमोट कंट्रोल और नेविगेशन लिंक, यूएवी को तुरंत लौटने या लैंड करने के लिए मजबूर करते हैं।यह प्रणाली काम करने के लिए समर्थन कर सकते हैंके साथयूएवी जामिंग डिवाइस,तोयहसभी ड्रोन बंद कर सकते हैंकम ऊंचाई वाले हवाई क्षेत्र में, नियंत्रित क्षेत्रों की बारीकी से निगरानी क्षमताओं को बढ़ाना।
यह उपकरण बड़े पैमाने पर घटनाओं के समर्थन, सार्वजनिक सुरक्षा गश्त, सीमा रक्षा, राजनीतिक हस्तियों की सुरक्षा के लिए उपयुक्त है।सैन्य प्रबंधन क्षेत्रयह एक ही मशीन पर ऑफलाइन काम कर सकता है, लचीलापन और तेजी से तैनात कर सकता है, और विभिन्न परिदृश्यों की जरूरतों को पूरा करने के लिए लचीलापन से प्रतिक्रिया दे सकता है।
डिटेक्टर पामरमीटर
|
संख्या |
सूचकांक |
पैरामीटर |
नोट्स |
|
1 |
ड्रोन प्रकारों का पता लगाना और पहचानना |
डीजेआई श्रृंखला ड्रोन,एफपीवी,ऑटेल,Xiaomi,युनेक,हुब्सान, पावरविजन, टेलो ड्रोन आदि। |
|
|
2 |
पता लगाने की आवृत्ति बैंड |
100MHz~6GHz |
|
|
3 |
पता लगाने की दूरी |
2~ 5 किमी |
पर्यावरण के आधार पर |
|
4 |
पता लगाने की ऊंचाई |
0m~1000m |
|
|
5 |
उन लक्ष्यों की संख्या जिन्हें एक साथ पता लगाया जा सकता है |
≥20प्रस्थान |
|
|
6 |
पता लगाने की सफलता दर |
≥97% |
|
|
7 |
प्रतिक्रिया समय की पहचान करें |
≤3s |
|
|
8 |
दिशा-निर्देश प्राप्त करने वाली आवृत्तियाँ |
400-6000 मेगाहर्ट्ज |
|
|
9 |
दिशा-निर्देश |
1~5km ((2GHz-6GHz) 200m~1km (400MHZ~2GHZ) |
आवृत्ति से प्रभावितआईएस,मॉडल और वातावरण |
|
10 |
दिशा लक्ष्य संख्या ढूँढना |
> 3 ड्रोन |
आवृत्ति से प्रभावितआईएस,मॉडल और वातावरण |
|
11 |
दिशा का पता लगानाघनत्व |
3°~10° |
आवृत्ति से प्रभावितआईएस,मॉडल और वातावरण |
|
12 |
डीएफ ताज़ा दर |
10 से 30 बार/मिनट |
आवृत्ति से प्रभावितआईएस,मॉडल और वातावरण |
|
13 |
स्थिति की सटीकता |
≤10m |
|
|
14 |
पोजिशनिंग ट्रैक की संख्या |
>5 उड़ानें |
इस बीच |
|
15 |
एकल डिटेक्टर द्वारा पोजिशनिंग मॉडल |
डीजेआई माविक,हवा,मिनी,एफपीवी,अवता. आदि |
|
|
16 |
स्कैन रेंज |
100MHz~6GHz |
|
|
17 |
पता लगाने की सफलता दर |
≥97% |
|
|
18 |
प्रतिक्रिया समय की पहचान करें |
≤3s |
|
|
19 |
जलरोधक स्तर |
IP65 |
|
|
20 |
आयामn |
Φ*H(690 मिमी*575मिमी)±2 मिमी |
|
|
21 |
वजन |
≤20किलोs |
|
|
22 |
विद्युत आपूर्ति |
AC-110-240V, डीसी-12वी |
|
|
23 |
बिजली की खपत |
50W |
|
|
24 |
परिचालन तापमान |
-40~65°C |
|
|
25 |
पता लगाने का मोड |
निष्क्रिय 360 डिग्री का पता लगाने |
|
|
26 |
सॉफ्टवेयर नियंत्रण का समर्थन करें,सॉफ्टवेयर भाषा: अंग्रेजी/रूस/ स्पेनिश विकल्प के लिए |
||
पता लगानाकार्य
1)ड्रोन का पता लगाना:यह आक्रमणकारी ड्रोन के ब्रांड, मॉडल, आवृत्ति और अन्य जानकारी का पता लगा सकता है और पहचान सकता है.2)ड्रोन की स्थिति[1]:यह डीजेआई श्रृंखला के ड्रोन की स्थिति की जानकारी का पता लगा सकता है, और वास्तविक समय ड्रोन प्रदर्शित कर सकता है
स्थिति (लंबाई और अक्षांश), अज़ीमुथ जानकारी, दूरी की जानकारी (ड्रोन से दूरी
उपकरण), गति, ऊंचाई आदि.
3)पीiot स्थिति[2]:यह स्थिति की जानकारी का पता लगा सकता हैपायलटकेडीजेआईमानव रहित हवाई वाहन और डिस्प्ले
3)पीiot स्थिति[2]:यह स्थिति की जानकारी का पता लगा सकता हैपायलटकेडीजेआईमानव रहित हवाई वाहन और डिस्प्ले
वास्तविक समय की स्थिति (लंबाई और अक्षांश), एजिमुथ जानकारी, और उड़ान हाथ की दूरी की जानकारी
(रिमोट कंट्रोल) उपकरण की स्थिति के सापेक्ष.
(टिप्पणियाँः के लिए कामकुछ मॉडल जैसे डीजेआई, एयर, मिनी, एफपीवी और अवता)
4) यूएवी दिशा खोज:एकल डिटेक्टर समर्थनलक्ष्य यूएवी के लिए दिशा का पता लगाना; इलेक्ट्रॉनिक पर वास्तविक समय में एजिमुथ डिस्प्ले
4) यूएवी दिशा खोज:एकल डिटेक्टर समर्थनलक्ष्य यूएवी के लिए दिशा का पता लगाना; इलेक्ट्रॉनिक पर वास्तविक समय में एजिमुथ डिस्प्ले
मानचित्र; ≥3 लक्ष्यों के लिए एक साथ दिशा का पता लगाने का समर्थन करता है।
5)RID फ़ंक्शनःउपकरण में आरआईडी सूचना प्राप्त करने और डिकोड करने की क्षमता है, जैसे कि
5)RID फ़ंक्शनःउपकरण में आरआईडी सूचना प्राप्त करने और डिकोड करने की क्षमता है, जैसे कि
ड्रोन का स्थान, पायलट का स्थान, और RID डिकोडिंग के माध्यम से ड्रोन की SN संख्या।
टिप्पणियाँ:केवल उन ड्रोन के लिए मान्य है जिनके पास RID प्रसारण क्षमता है और उपयोग के लिए चालू हैं।
6) स्पेक्ट्रमएसडिब्बाबंद करना:100MHz~6GHz स्पेक्ट्रम स्कैनिंग, समर्थन स्पेक्ट्रम ग्राफ औरझरना ग्राफ डिस्प्ले।
7) अद्वितीय पहचान कोड पहचान[3]:यह डीजे के अद्वितीय सीरियल नंबर की पहचान कर सकते हैंमैंश्रृंखला ड्रोन और
6) स्पेक्ट्रमएसडिब्बाबंद करना:100MHz~6GHz स्पेक्ट्रम स्कैनिंग, समर्थन स्पेक्ट्रम ग्राफ औरझरना ग्राफ डिस्प्ले।
7) अद्वितीय पहचान कोड पहचान[3]:यह डीजे के अद्वितीय सीरियल नंबर की पहचान कर सकते हैंमैंश्रृंखला ड्रोन और
ड्रोन की विशिष्ट पहचान जानकारी की पुष्टि करें.8)एकीकृत पता लगाने और हड़तालःउपकरण कर सकते हैं
स्वचालित रूप से ड्रोन का पता लगाने और पहचानने के बाद प्रति-हमला.
8)बहु-लक्ष्य प्रक्षेपवक्र ट्रैकिंग[4]:बहु-लक्ष्य ड्रोन पोजिशनिंग प्राप्त करने में सक्षम औरट्रैकिंग, जबकि
8)बहु-लक्ष्य प्रक्षेपवक्र ट्रैकिंग[4]:बहु-लक्ष्य ड्रोन पोजिशनिंग प्राप्त करने में सक्षम औरट्रैकिंग, जबकि
कई ड्रोन उड़ान प्रक्षेपवक्र प्रदर्शित करना.
9)मानक एपीआई इंटरफ़ेसः निर्दिष्ट प्रबंधन प्रणालियों के साथ डेटा एकीकरण।
10) वाईफ़ाई मॉडल पुस्तकालयःजोड़ने के बाद, सिस्टम सामान्य रूप से वाईफाई संकेत के साथ ड्रोन का पता लगा सकता है।
11) इलेक्ट्रॉनिक नक्शा:ए-मैप, बैडु और गूगल (ऑफलाइन) आदि सहित इलेक्ट्रॉनिक मानचित्र स्विचिंग
12) एकीकृत डिजाइनःउपकरण एकीकृत डिजाइन को अपनाता है, स्थापना के लिए अधिक आसान है।

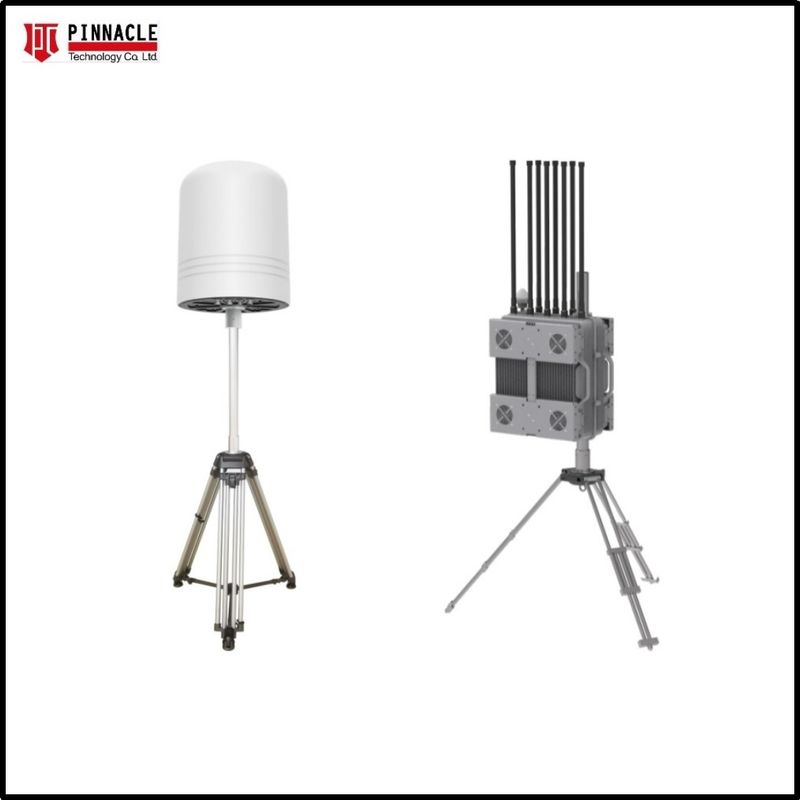

विकल्प के लिए ड्रोन जैमिंग सिस्टम
9)मानक एपीआई इंटरफ़ेसः निर्दिष्ट प्रबंधन प्रणालियों के साथ डेटा एकीकरण।
10) वाईफ़ाई मॉडल पुस्तकालयःजोड़ने के बाद, सिस्टम सामान्य रूप से वाईफाई संकेत के साथ ड्रोन का पता लगा सकता है।
11) इलेक्ट्रॉनिक नक्शा:ए-मैप, बैडु और गूगल (ऑफलाइन) आदि सहित इलेक्ट्रॉनिक मानचित्र स्विचिंग
12) एकीकृत डिजाइनःउपकरण एकीकृत डिजाइन को अपनाता है, स्थापना के लिए अधिक आसान है।
प्रणालीविशेषताएं
- लम्बाDइरेक्शनFइंदिगDउदाहरण: खुले वातावरण में, दिशा दूरी का पता लगानेतक हो सकता है4 किमी.
- चौड़ाDइरेक्शनFइंदिगFआवृत्तिबीऔरयह उपकरण 400MHz~6GHz की आवृत्ति सीमा में यूएवी दिशा खोज का समर्थन करता है।
- निष्क्रिय पता लगानेःउपकरण कोई विद्युत चुम्बकीय संकेत नहीं उत्सर्जित करता है, इसमें विद्युत चुम्बकीय पर्यावरण प्रदूषण नहीं है, और पर्यावरण के अनुकूल है;
- तीन सभी चारों ओर तत्परताःउपकरण 7*24 घंटे, 24/7 के लिए दिन और रात लगातार काम करता है (जटिल विद्युत चुम्बकीय वातावरण और कठोर मौसम वातावरण के लिए उपयुक्त है),और कोर क्षेत्र में व्यापक (360° ड्रोन घुसपैठ का पता लगाने) सुरक्षा प्रदान करता है;
- काला और सफेद सूची[5]:इसमें सहकारी और गैर सहकारी के बीच अंतर किया जा सकता है।-सहकारी ड्रोन, और डिवाइस सहकारी ड्रोन का पता लगाने पर एक अलार्म नहीं देगा। यह भी विश्वास के साथ सहकारी ड्रोन लेबल कर सकते हैं. टिप्पणियाँ:ज्यादातर डीजेआई नियमित मॉडल के लिए काम करते हैं।
- घुसपैठ अलार्म:जब एक ड्रोन आक्रमण का पता लगाया जाता है, एक श्रव्य या दृश्य अलार्म ट्रिगर किया जाएगा.
- प्रक्षेपवक्र प्लेबैकःड्रोन के उड़ान प्रक्षेपवक्र के पुनरावृत्ति का समर्थन करें, ड्रोन के ऐतिहासिक उड़ान डेटा का विश्लेषण करने में सुरक्षा कर्मियों की सहायता करें.
- पता लगाने का रिकॉर्डःडिटेक्शन रिकॉर्ड सूची में ड्रोन सीरियल नंबर, मॉडल, आवृत्ति आदि जैसी बहुआयामी जानकारी सहित ऐतिहासिक डिटेक्शन रिकॉर्ड बनाए रखे जा सकते हैं।.
- डेटा और सूचना विज़ुअलाइज़ेशन विश्लेषण:यूएवी का पता लगाने और उड़ान डेटा के सांख्यिकीय विश्लेषण का समर्थन करना, जिसे थर्मल आरेख और लाइन चार्ट जैसे विज़ुअलाइज़ेशन विधियों द्वारा प्रस्तुत किया जा सकता है।
- इलेक्ट्रॉनिक नक्शाःगाओ सहित इलेक्ट्रॉनिक मानचित्र स्विचिंग का समर्थन करता है डी, बिंग, Baidu,गूगल ऑफ़लाइन है।
विकल्प के लिए ड्रोन जैमिंग सिस्टम
| आउटपुट चैनल | काम करनाआवृत्ति | ओउटडाल देना पीओवर | अंदर-बैंडसमतलता |
| CH1 | 900-930MHz | 100W | ±0.5dB |
| CH2 | 1160-1300MHz | 100W | ±0.5dB |
| CH3 | 1550-1610MHz | 100W | ±0.5dB |
| CH4 | 2400-2480 मेगाहर्ट्ज | 100W | ±0.5dB |
| CH5 | 5150-5250MHz | 100W | ±0.5dB |
| CH6 | 5725-5850MHz | 100W | ±0.5dB |
| cH7 | 400-450MHz | 100W | ±0.5dB |
| CH8 | 1400-1440MHz | 100W | ±0.5dB |
| दकाम करनाआवृत्तिसीआईएसएक होना अनुकूलित के अनुसार आपका अनुरोध. | |||
| कार्य चैनल | 8CH | ||
| आउटपुट शक्ति | 800W | ||
| कार्य करंट | AC220V या AC110V या DC48V या DC24V | ||
| जलरोधक ग्रेड | IP65 | ||
| ऑपरेशन तापमान | -30 से +55 oC | ||
| जामरआयाम | 500*450*235 मिमी | ||
| शुद्धवजन | के बारे में35किलो | ||
| घुड़सवार | दीवार मानक के रूप में घुड़सवार, पीओले घुड़सवारविकल्प के लिए | ||
| सुरक्षा | वीSWR सुरक्षा, पीए बंद हो जाएगा जबवीSWR से अधिक 5:1 | ||
| समय सुरक्षा, 75 डिग्री सेल्सियस से अधिक होने पर स्वतः बंद, इच्छा कार्य को पुनः आरंभ करें जब तापक्रम घटाना 55 oC. | |||
| काम करनाघंटों | 24/7/365दिन | ||
| Fरामे | आवास धातु और वांडअल-प्रूफ | ||
| विद्युत आपूर्ति | AC-110V/220V | ||

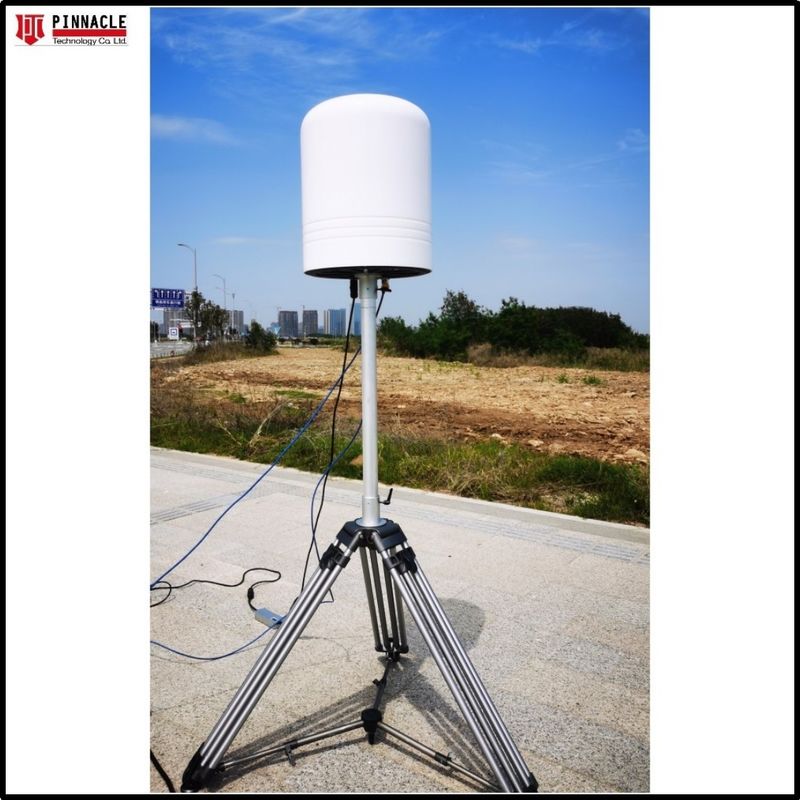

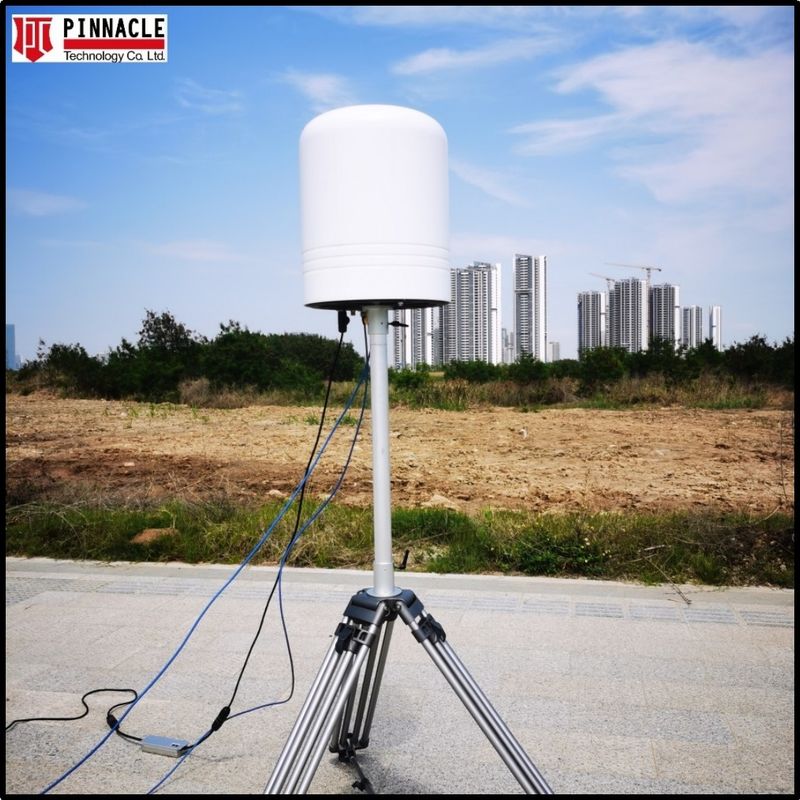

एक मोबाइल तिपाई या वाहन में स्थापित किया जा सकता है
कोई भी संवेदनशील स्थान जहां ड्रोन/यूएवी का उपयोग करने की अनुमति नहीं है, जैसे सरकार, तेल क्षेत्र, होमलैंड सुरक्षा, बड़े सभा स्थल, आतंकवाद विरोधी, सेना सुरक्षा, हवाई अड्डा सुरक्षा,पेट्रोकेमिकल उद्योग, खेल स्थल, वीआईपी काफिले की सुरक्षा, स्कूल और विश्वविद्यालय
आदि।
आदि।
