पीटीसी-एक्सडी-पीआरओ एंटी-ड्रोन सिस्टम
पीटीसी-एक्सडी-पीआरओ एंटी-ड्रोन सिस्टम को विशेष रूप से स्थायी बाहरी स्थापना के लिए डिज़ाइन किया गया है, जिसमें उन्नत यूएवी का पता लगाने और जाम करने की क्षमताएं शामिल हैं।यह व्यापक समाधान एक साथ बहु-लक्ष्य दिशा का पता लगाने और स्थिति, लक्ष्य यूएवी और उनके पायलटों दोनों के सटीक स्थान और प्रक्षेपवक्र ट्रैकिंग की अनुमति देता है।
परिष्कृत रेडियो हस्तक्षेप और अत्याधुनिक अवरोधन तकनीक का उपयोग करते हुए, प्रणाली प्रभावी रूप से यूएवी वीडियो संचरण, रिमोट कंट्रोल, और नेविगेशन लिंक को काटती है,अनधिकृत ड्रोन को तुरंत अपने मूल या भूमि पर लौटने के लिए मजबूर करनाजब यह वैकल्पिक जामिंग उपकरण के साथ एकीकृत होता है, तो यह सुरक्षित क्षेत्रों के लिए बढ़ी हुई निगरानी क्षमताओं के साथ कम ऊंचाई वाले हवाई क्षेत्र की पूर्ण सुरक्षा प्रदान करता है।
आवेदन
बड़े पैमाने पर घटना सुरक्षा, सार्वजनिक सुरक्षा गश्त, सीमा रक्षा, वीआईपी सुरक्षा विवरण, सैन्य क्षेत्रों सहित विभिन्न परिदृश्यों में कम ऊंचाई सुरक्षा के लिए आदर्श,बिजली और पेट्रोकेमिकल सुविधाएंयह प्रणाली एक स्टैंडअलोन इकाई के रूप में ऑफलाइन काम करती है, लचीली तैनाती विकल्प प्रदान करती है, और विभिन्न परिचालन आवश्यकताओं को पूरा करने के लिए त्वरित प्रतिक्रिया क्षमता प्रदान करती है।
पता लगाने की प्रणाली के विनिर्देश
निष्क्रिय पहचान मॉड्यूल
| पैरामीटर | विनिर्देश |
|---|
| मॉडल | पीटीसी-यूएवी-डी2सी |
| आवृत्ति सीमा | 100MHz - 6GHz |
| पता लगाने की सीमा | 1-5 किमी |
| पता लगाने की संवेदनशीलता | ≥ -95dBm (25kHz) |
| सही दिशा | 10° तक चलना, 3° तक लटकना |
| दिशा निर्देश | 360° सर्वदिशात्मक |
| समर्थित मॉड्यूलेशन | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| एक साथ पता लगाना | ≥10 ड्रोन |
| मुख्य आवृत्तियाँ | 433MHz (कस्टम), 910MHz, 1.2GHz (कस्टम), 1.4GHz, 2.4GHz, 5.2GHz, 5.8GHz |
| पता लगाने की ऊंचाई | 0-1000 मीटर |
| दिशागत सटीकता | ≤1.0° (आरएमएस) |
| बिजली की खपत | 15W |
| स्थिति की सटीकता | ड्रोन ≤10 मीटर, पायलट ≤10 मीटर |
| पता लगाने का समय | ≤3s |
| ताज़ा होने का समय | ≤3s |
| पता लगाने की सफलता दर | ≥97% |
| कार्य तापमान | -40°C से +70°C |
| विद्युत आपूर्ति | AC 110V-240V |
| आयाम | Φ600mm * H420mm (±2mm) |
| वजन | 30 किलो |
संगत ड्रोन मॉडल
डीजेआई, ऑटेल, तोता, 3डीआर, स्काईडियो, फिमी, युनेक, स्वेलप्रो, एई, फुटाबा, हबसन, झेंडी, वाई-फाई ड्रोन और DIY ड्रोन (एनालॉग इमेज ट्रांसमिशन)
पता लगाने की क्षमता
- ड्रोन का पता लगाने और पहचानःआक्रमणकारी ड्रोन के ब्रांड, मॉडल, आवृत्ति और तकनीकी विनिर्देशों का पता लगाता है और पहचानता है
- ड्रोन पोजिशनिंगःदेशांतर, अक्षांश, अज़ीमुथ, दूरी, गति और ऊंचाई सहित वास्तविक समय की स्थिति डेटा के साथ डीजेआई श्रृंखला ड्रोन का पता लगाता है
- पायलट की स्थितिःडीजेआई ड्रोन (एयर, मिनी, एफपीवी, अवाटा मॉडल) के लिए पायलट स्थानों को वास्तविक समय की स्थिति डेटा के साथ ट्रैक करता है
- यूएवी दिशा पता लगाना:इलेक्ट्रॉनिक मानचित्रों पर वास्तविक समय एजिमुथ प्रदर्शन के साथ ≥3 लक्ष्यों के लिए एक साथ दिशा खोज का समर्थन करता है
- RID फ़ंक्शनःआरआईडी प्रसारण क्षमता वाले ड्रोन के लिए रिमोट आईडी जानकारी प्राप्त और डिकोड करता है
- स्पेक्ट्रम स्कैनिंग:स्पेक्ट्रम ग्राफ और झरने के प्रदर्शन के साथ 100MHz-6GHz स्पेक्ट्रम विश्लेषण
- विशिष्ट पहचानःडीजेआई श्रृंखला ड्रोन के लिए अद्वितीय सीरियल नंबर पहचानता है
- एकीकृत प्रति-उपक्रम:स्वचालित रूप से ड्रोन पहचान के बाद जामिंग शुरू करता है
- बहु-लक्ष्य ट्रैकिंग:उड़ान प्रक्षेपवक्र के प्रदर्शन के साथ कई ड्रोन की एक साथ स्थिति और ट्रैकिंग
- एपीआई एकीकरण:प्रबंधन प्रणालियों के साथ डेटा एकीकरण के लिए मानक इंटरफ़ेस
- वाईफ़ाई मॉडल पुस्तकालयःवाई-फाई सिग्नल वाले ड्रोन का बेहतर पता लगाना
- इलेक्ट्रॉनिक मानचित्रःAMap, Baidu, और Google (ऑफलाइन) मानचित्रण का समर्थन करता है
- एकीकृत डिजाइनःएकीकृत प्रणाली वास्तुकला के साथ सुव्यवस्थित स्थापना
सिस्टम विशेषताएं
- विस्तारित सीमाःखुले वातावरण में 4 किमी तक की दूरी पर दिशा का पता लगाना
- व्यापक आवृत्ति कवरेजः400 मेगाहर्ट्ज़-6 गीगाहर्ट्ज़ यूएवी दिशा पता लगाने की क्षमता
- निष्क्रिय संचालन:पर्यावरण के अनुकूल संचालन के लिए कोई विद्युत चुम्बकीय उत्सर्जन नहीं
- 24/7 तत्परता:जटिल विद्युत चुम्बकीय और कठोर मौसम स्थितियों में निरंतर संचालन
- 360° कवरेज:पूरे संरक्षित हवाई क्षेत्र में व्यापक पता लगाने
- काला/सफेद सूचीःसहकारी और गैर सहकारी ड्रोन (डीजेआई मॉडल) के बीच अंतर
- घुसपैठ चेतावनीःड्रोन का पता लगाने पर श्रव्य और दृश्य अलार्म
- प्रक्षेपवक्र प्लेबैकःसुरक्षा आकलन के लिए ऐतिहासिक उड़ान डेटा का विश्लेषण
- पता लगाने के रिकॉर्डःड्रोन सीरियल नंबर, मॉडल, आवृत्तियों और बहुआयामी डेटा का व्यापक लॉगिंग
- डेटा विज़ुअलाइज़ेशनःगर्मी के नक्शे और रेखाचित्रों के माध्यम से सांख्यिकीय विश्लेषण
- मल्टी-मैप समर्थनःGaode, Bing, Baidu, और Google ऑफ़लाइन सहित इलेक्ट्रॉनिक मानचित्र स्विचिंग
वैकल्पिक जामिंग सिस्टम
जामिंग विनिर्देश
| नहर | आवृत्ति सीमा | आउटपुट शक्ति | बैंड में समतलता |
|---|
| CH1 | 900-930MHz | 100W | ±0.5dB |
| CH2 | 1160-1300MHz | 100W | ±0.5dB |
| CH3 | 1550-1610MHz | 100W | ±0.5dB |
| CH4 | 2400-2480MHz | 100W | ±0.5dB |
| CH5 | 5150-5250MHz | 100W | ±0.5dB |
| CH6 | 5725-5850MHz | 100W | ±0.5dB |
| CH7 | 400-450MHz | 100W | ±0.5dB |
| CH8 | 1400-1440MHz | 100W | ±0.5dB |
जामिंग सिस्टम विवरण
| पैरामीटर | विनिर्देश |
|---|
| कार्य चैनल | 8 चैनल |
| कुल आउटपुट शक्ति | 800W |
| पावर इनपुट | AC220V / AC110V / DC48V / DC24V |
| जलरोधक रेटिंग | IP65 |
| परिचालन तापमान | -30°C से +55°C |
| आयाम | 500 * 450 * 235 मिमी |
| शुद्ध भार | लगभग 35 किलो |
| घुड़सवार विकल्प | दीवार माउंट (मानक), पोल माउंट (वैकल्पिक) |
| सुरक्षा सुविधाएँ | वीएसडब्ल्यूआर सुरक्षा (वीएसडब्ल्यूआर > 5:1 पर स्वतः बंद), तापमान सुरक्षा (स्वचालित बंद > 75°C, 55°C पर पुनः आरंभ) |
| परिचालन कार्यक्रम | 24/7/365 निरंतर संचालन |
| निर्माण | बर्बरता के प्रतिरोधी डिजाइन के साथ धातु आवास |

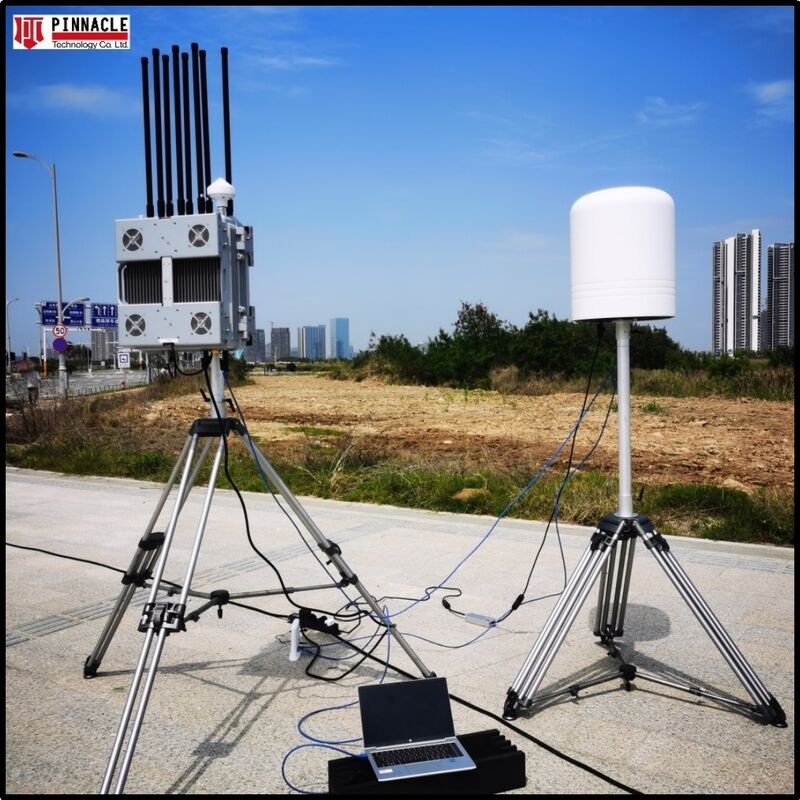

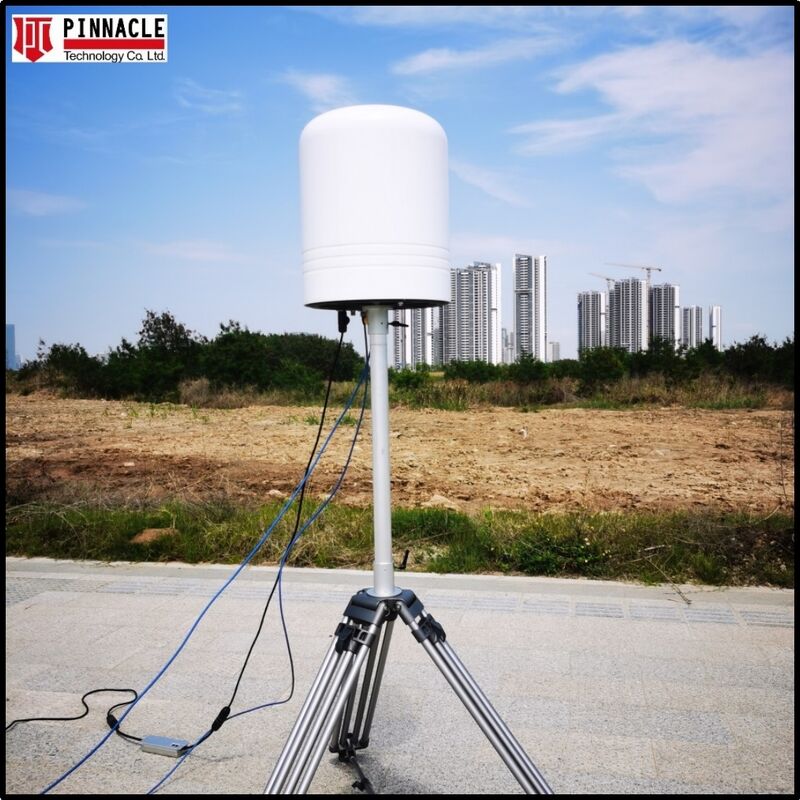

उत्पाद चित्र
नोटःसभी कार्य आवृत्तियों को विशिष्ट परिचालन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। अनुकूलित आवृत्ति विन्यास के लिए हमारी तकनीकी टीम से संपर्क करें।
